1. Fácil de instalar, se puede estirar normalmente y sujetar firmemente al eje gracias a la elasticidad de la goma.
2. Baja presión de contacto en el labio y buena resistencia al desgaste.
3. Permite un cierto grado de excentricidad del eje.
4. Previene eficazmente la entrada de polvo, polvo, agua y sus mezclas.
a-sustrato b-labio de sellado C-cintura
|
Sección |
Nombre |
Velocidad |
Temperatura |
Presión |
Medio |
Gama disponible |
|
|
Virginia |
15 m/s |
35~+100(NBR) -20~+180(FKM) |
0.03 |
Aceite hidráulico, emulsiones, agua, grasas, etc. |
3~6000mm |
|
|
contra |
12~200 mm |

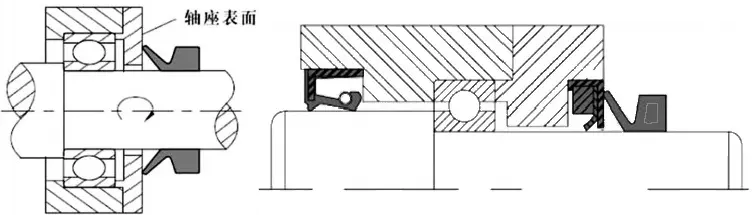

Diagrama esquemático de un sello de agua en forma de V
Rugosidad superficial recomendada para superficies de fricción
|
Ra(μm) |
Velocidad lineal (m/s) |
Medio |
|
0,4-0,8 |
>10 |
aceite, agua |
|
0,8-1,6 |
5-10 |
Salpicaduras de aceite, agua salpicada, grasa |
|
1,6-2,0 |
1-5 |
Grasa, polvo, salpicaduras de agua. |
|
2,0-2,5 |
<1 |
Grasa, polvo |
Nota: La calidad de la superficie no debe exceder Ra 0,05 μm.

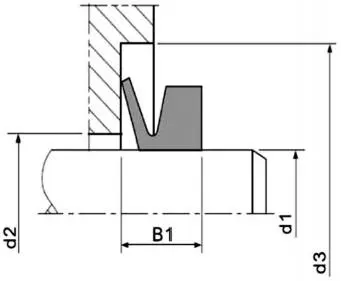

Tabla de especificaciones VA y dimensiones de ranura
|
Número de producto |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Va3 |
2,7 ~ 3,5 |
d1+1 |
d1+4 |
2,5±0,3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3,5~4,5 |
d1+6 |
3±0,4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Va5 |
4,5 ~ 5,5 |
4 |
||||||
|
va6 |
5,5 ~ 6,5 |
5 |
||||||
|
Va7 |
6.5~8 |
6 |
||||||
|
va8 |
8~9,5 |
7 |
||||||
|
va10 |
9,5 ~ 11,5 |
d1+9 |
4,5±0,6 |
9 |
3 |
5.5 |
3.4 |
|
|
Va12 |
11,5~12,5 |
10.5 |
||||||
|
Va14 |
13,5~15,5 |
12.5 |
||||||
|
Va16 |
15.5~17 |
14 |
||||||
|
va18 |
17.5~19 |
16 |
||||||
|
va20 |
19~21 |
d1+2 |
d1+12 |
6±0,8 |
18 |
4 |
7.5 |
4.7 |
|
Va22 |
21~24 |
20 |
||||||
|
va25 |
24~27 |
22 |
||||||
|
Va28 |
27~29 |
25 |
||||||
|
va30 |
29~31 |
27 |
||||||
|
Va32 |
31~33 |
29 |
||||||
|
va35 |
33~36 |
31 |
||||||
|
Va38 |
36~38 |
34 |
||||||
|
va40 |
38~43 |
d1+15 |
7±1 |
36 |
5 |
9 |
5.5 |
|
|
va45 |
43~48 |
40 |
||||||
|
Va50 |
48~53 |
45 |
||||||
|
va55 |
53~58 |
49 |
||||||
|
Va60 |
58~63 |
54 |
||||||
|
Va65 |
63~68 |
58 |
||||||
|
va70 |
68~73 |
d1+3 |
dl+18 |
9±1,2 |
63 |
6 |
11 |
6.8 |
|
va75 |
73~78 |
67 |
||||||
|
va80 |
78~83 |
72 |
||||||
|
va85 |
83~88 |
76 |
||||||
|
va90 |
88~93 |
81 |
||||||
|
va95 |
93~98 |
85 |
||||||
|
va100 |
98~105 |
90 |
|
Número de producto |
dl |
d2 |
d3 |
BI |
d |
C |
B |
A |
|
Val10 |
105~115 |
d1+4 |
d1+21 |
10,5±1,5 |
99 |
7 |
12.8 |
7.9 |
|
va120 |
115~125 |
108 |
||||||
|
va130 |
125~135 |
117 |
||||||
|
va140 |
135~145 |
126 |
||||||
|
va150 |
145~155 |
135 |
||||||
|
va160 |
155~165 |
d1+24 |
12±1,8 |
144 |
8 |
14.5 |
9 |
|
|
Va170 |
165~175 |
153 |
||||||
|
va180 |
175~185 |
162 |
||||||
|
Va190 |
185~195 |
171 |
||||||
|
va200 |
190~210 |
d1+10 |
d1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
va220 |
210~235 |
198 |
||||||
|
va250 |
235~265 |
225 |
||||||
|
Va275 |
265~290 |
247 |
||||||
|
va300 |
290~310 |
270 |
||||||
|
va325 |
310~335 |
292 |
||||||
|
va350 |
335~365 |
315 |
||||||
|
Va375 |
365~390 |
337 |
||||||
|
va400 |
390~430 |
360 |
||||||
|
va450 |
430~480 |
405 |
||||||
|
va500 |
480~530 |
450 |
||||||
|
va550 |
530~580 |
495 |
||||||
|
va600 |
580~630 |
540 |
||||||
|
va650 |
630~665 |
600 |
||||||
|
va700 |
665~705 |
630 |
||||||
|
va725 |
705~745 |
670 |
||||||
|
va750 |
745~785 |
705 |
||||||
|
va800 |
785~830 |
745 |
||||||
|
va850 |
830~875 |
785 |
||||||
|
va900 |
875~920 |
825 |
||||||
|
va950 |
920~965 |
865 |
||||||
|
va1000 |
965~1015 |
910 |
Nota: Hay disponibles productos de hasta 6000 mm de longitud.
Tabla de especificaciones VS y dimensiones de ranura
|
Número de producto |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
vs12 |
11,5~13,5 |
dl+1 |
dl+9 |
6,7±0,6 |
10.5 |
3 |
7.7 |
5.6 |
|
vs14 |
13,5~15,5 |
12.5 |
||||||
|
vs16 |
15,5~17,5 |
14 |
||||||
|
vs18 |
17.5~19 |
16 |
||||||
|
vs20 |
19~21 |
dl+2 |
dl+12 |
9±0,8 |
18 |
4 |
10.5 |
7.9 |
|
vs22 |
21~24 |
20 |
||||||
|
vs25 |
24~27 |
22 |
||||||
|
vs28 |
27~29 |
25 |
||||||
|
vs30 |
29~31 |
27 |
||||||
|
vs32 |
31~33 |
29 |
||||||
|
vs35 |
33~36 |
31 |
||||||
|
vs38 |
36~38 |
34 |
||||||
|
vs40 |
38-43 |
d1+2 |
dl+15 |
11±1 |
36 |
5 |
13 |
9.5 |
|
vs45 |
43~48 |
40 |
||||||
|
vs50 |
48~53 |
45 |
||||||
|
vs55 |
53~58 |
49 |
||||||
|
vs60 |
58~63 |
54 |
||||||
|
vs65 |
63~68 |
58 |
||||||
|
vs70 |
68~73 |
dl+3 |
dl+18 |
13,5±1,2 |
63 |
6 |
15.5 |
11.3 |
|
vs75 |
73~78 |
67 |
||||||
|
vs80 |
78~83 |
72 |
||||||
|
vs85 |
83~88 |
76 |
||||||
|
vs90 |
88~93 |
81 |
||||||
|
vs95 |
93~98 |
85 |
||||||
|
vs100 |
98~105 |
90 |
||||||
|
vs110 |
105~115 |
d1+4 |
d1+21 |
15,5±1,5 |
99 |
7 |
18 |
13.1 |
|
vs120 |
115~125 |
108 |
||||||
|
vs130 |
125~135 |
117 |
||||||
|
vs140 |
135~145 |
126 |
||||||
|
vs150 |
145~155 |
135 |
||||||
|
vs160 |
155~165 |
d1+24 |
18±1,8 |
144 |
8 |
20.5 |
15 |
|
|
vs170 |
165~175 |
153 |
||||||
|
vs180 |
175~185 |
162 |
||||||
|
vs190 |
185~195 |
171 |
||||||
|
vs199 |
195~210 |
180 |
Nota: Si las especificaciones requeridas no aparecen en esta tabla, comuníquese con nuestra empresa.
