Estructura y requisitos de instalación
1. Material del eje: Los más utilizados son el acero al carbono y el acero inoxidable. Para altas velocidades, se aplica un cromado a la superficie, HRC40-45.

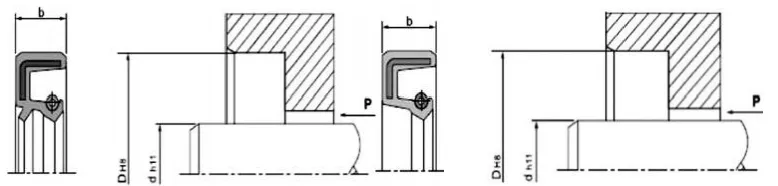

2. Diseño del eje giratorio y las ranuras: La superficie del eje debe ser lisa y sin rebabas. Las marcas de mecanizado en espiral pueden crear un efecto de bombeo y provocar fugas. Se recomienda rectificar el área de montaje del sello de aceite hasta obtener una rugosidad superficial de Ra0,1-0,5 µm, volviéndose más suave al aumentar la velocidad. Para facilitar la instalación y el desmontaje, el eje y las ranuras deben diseñarse con chaflanes o bordes redondeados. Consulte las Figuras 1 y 2.
|
Altura de sellado b |
b1(0.85xb) milímetros |
b2(b+0.3) milímetros |
r máx. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |

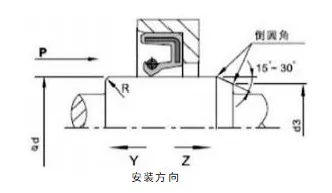

Figura 1. Diseño de chaflán de ranura
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10~20 |
d-2.0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3.0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4.0 |
4 |
|
70~95 |
d-4.5 |
5 |
|
95~130 |
d-5.5 |
6 |
|
130~240 |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800~1250 |
d-18.0 |
16 |
Figura 2 Diseño de chaflán del eje giratorio.
Factores que afectan el rendimiento de los sellos de labio del eje giratorio

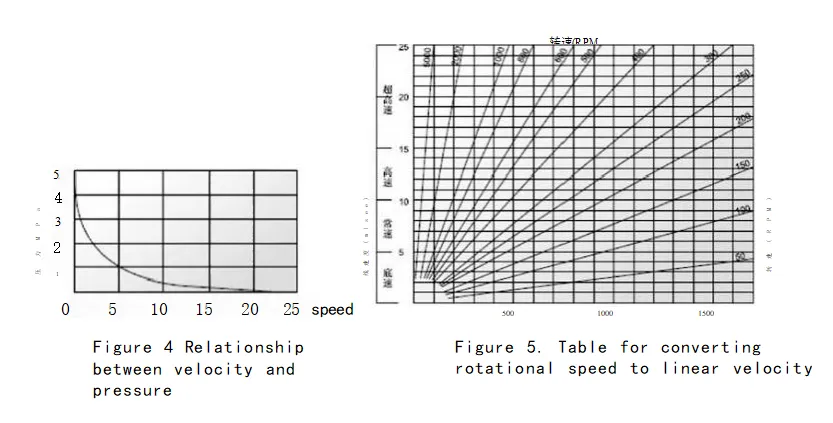

Hay decenas de factores que afectan el efecto de sellado. Además del sello de aceite en sí, como su material y estructura, otros factores como el medio, la temperatura, la presión, la lubricación, la velocidad y la rugosidad de la superficie también afectan directamente el efecto de sellado, y estos factores a menudo interactúan entre sí. Los siguientes cuadros son solo para referencia del usuario.

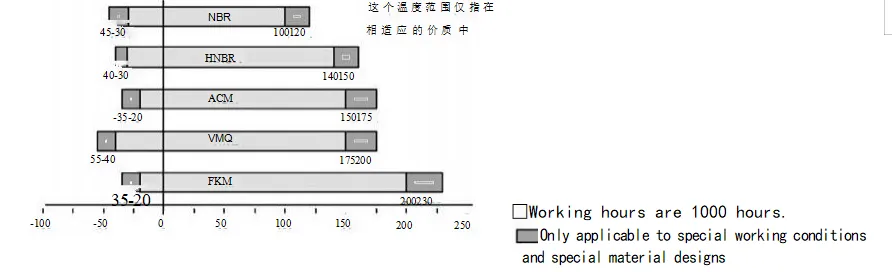

Figura 3. Efecto de la temperatura sobre el sello de aceite
Instalación: Una instalación cuidadosa es un requisito previo para el correcto funcionamiento de los sellos de aceite.
|
Diagrama de instalación (instalación en cavidad) |
||
|
Método de instalación correcto |
Condiciones de trabajo aplicables |
Método de instalación incorrecto |
|
|
Este método sólo es aplicable cuando la cara del extremo del sello de aceite y la cara del extremo de la cavidad están al mismo nivel. Cuando el equipo de prensado funciona rápidamente, el sello de aceite debe estar colocado correctamente; de lo contrario, puede producirse una desalineación. |
|
|
|
Este diseño es adecuado para situaciones en las que la cara del extremo del sello de aceite es más baja que la cara del extremo de la cavidad. Incluso con una presión rápida, el sello de aceite aún puede quedar bien colocado. Sin embargo, este tipo de fijación carece de posicionamiento radial, por lo que la perpendicularidad axial de la placa plana del dispositivo de presión y del eje de presión debe alcanzar una cierta precisión. |
|
|
|
Este método es adecuado para situaciones en las que la cara del extremo del sello de aceite es más baja que la cara del extremo de la cavidad. Al presionar el equipo rápidamente, es fundamental asegurarse de que el sello de aceite esté colocado correctamente; de lo contrario, puede producirse una desalineación. |
 |
|
|
Este método sólo es adecuado para mantenimiento o condiciones de instalación simples donde no se dispone de equipos a presión. Debido a que no se puede lograr un prensado absolutamente uniforme durante la instalación, son inevitables varios problemas de instalación. Está diseñado principalmente para evitar la desalineación radial durante la instalación, que podría deformar el sello de aceite, o para evitar daños a la goma de la parte de contacto del sello de aceite (círculo exterior) debido a pausas durante la instalación. Por lo tanto, generalmente no se recomienda este método de instalación. |
|

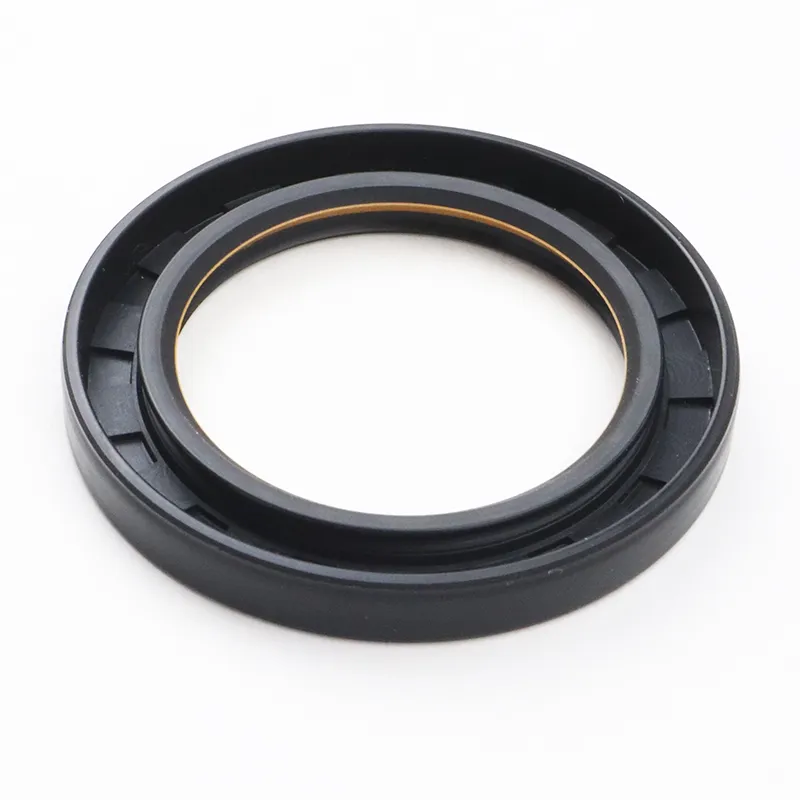

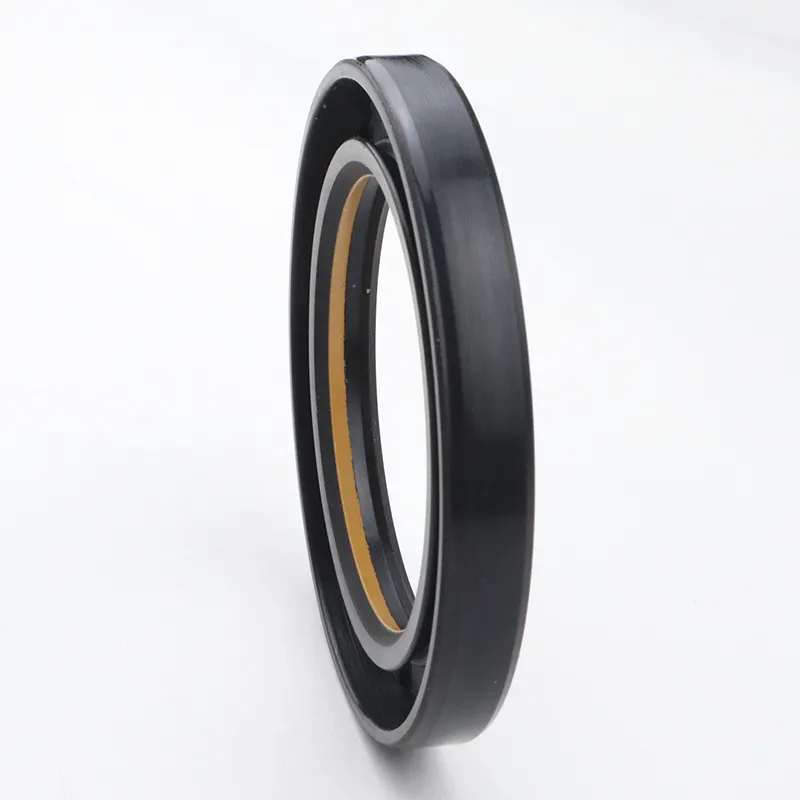

Sellos de aceite TC/SC/TB/SB

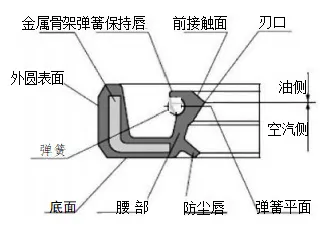

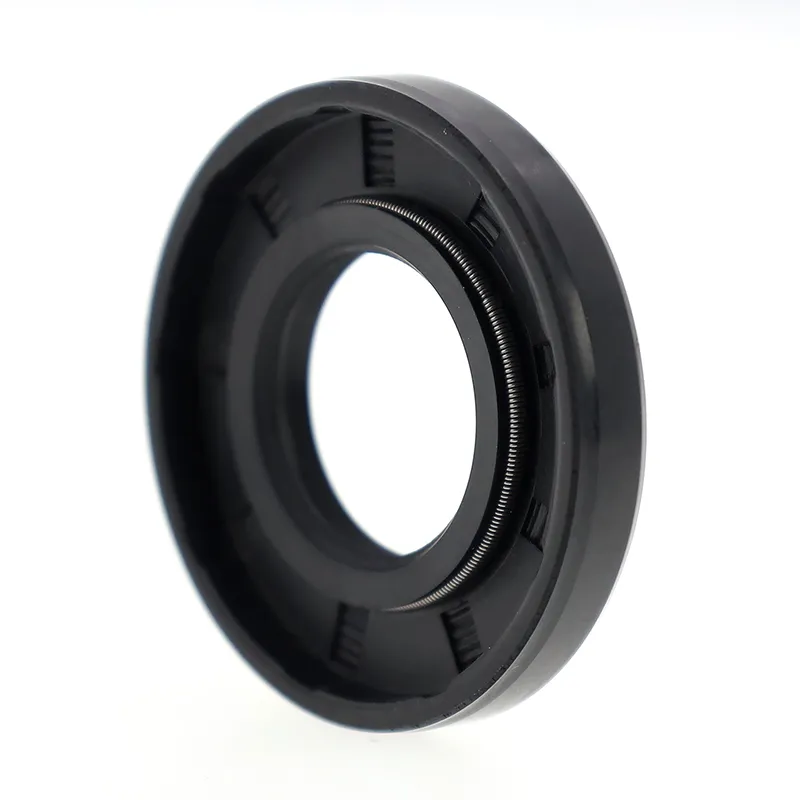

Ambos constan de una estructura de metal, un resorte y un cuerpo de goma. El marco metálico proporciona soporte y el resorte aplica fuerza radial al labio de sellado. Tanto el modelo TC como el TB tienen un labio auxiliar a prueba de polvo, adecuado para aplicaciones donde un lado contiene el medio sellador y el otro lado contiene polvo. Los modelos TB/SB tienen un círculo exterior de metal, lo que hace que el sello de aceite sea más seguro y preciso dentro de la cavidad. Sin embargo, la capacidad de sellado del círculo exterior está limitada para medios gaseosos y de baja viscosidad; por lo tanto, se recomienda aplicar sellador al círculo exterior durante la instalación y uso.
|
Forma de sección transversal |
Modelo |
Solicitud |
Presión |
Temperatura |
Velocidad |
Medio |
Material |
|
|
TC |
Sellado, a prueba de polvo |
0,03MPa |
-30~+160 |
20 m/s |
Aceite lubricante y grasa |
NBR/FKM + Acero al carbono |
|
|
CAROLINA DEL SUR |
Caza de focas |
|||||
|
|
tuberculosis |
Sellado, a prueba de polvo |
-30~+100 |
25 m/s |
Agua, aceite lubricante, grasa. |
NBR + Acero al Carbono |
|
|
|
SB |
Caza de focas |
Modelo de pedido TC-d*D*b
|
Especificación |
Especificación |
Especificación |
Especificación |
Especificación |
Especificación |
Especificación |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12.7*22.22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12,7*25,4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
