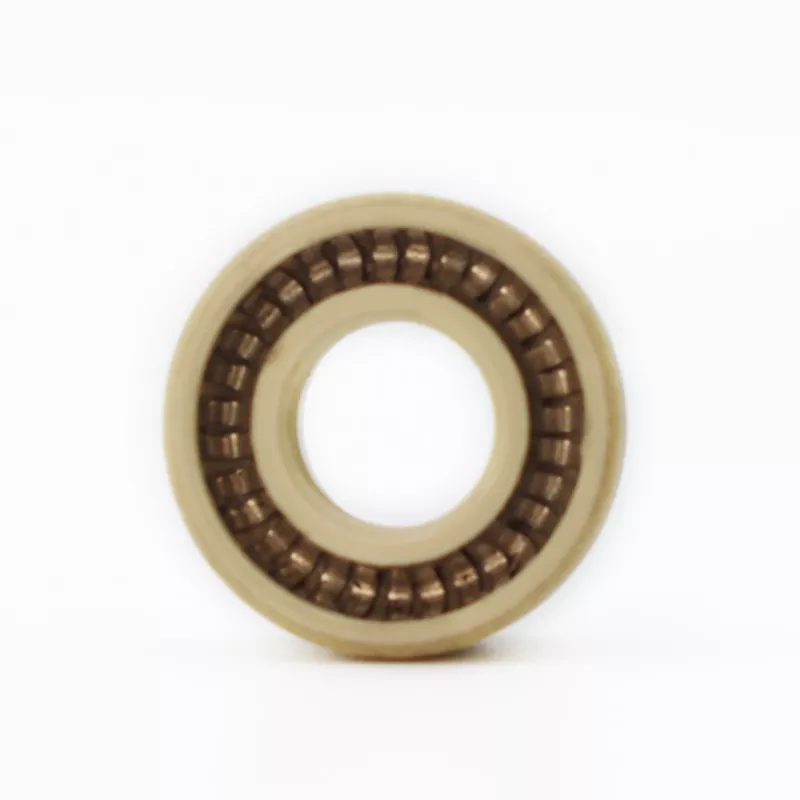

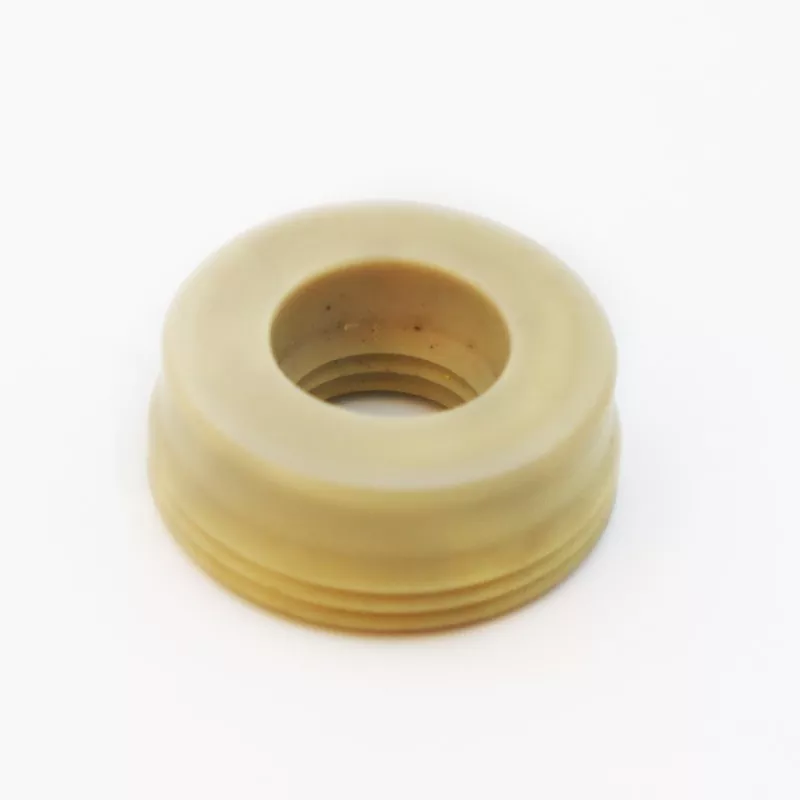

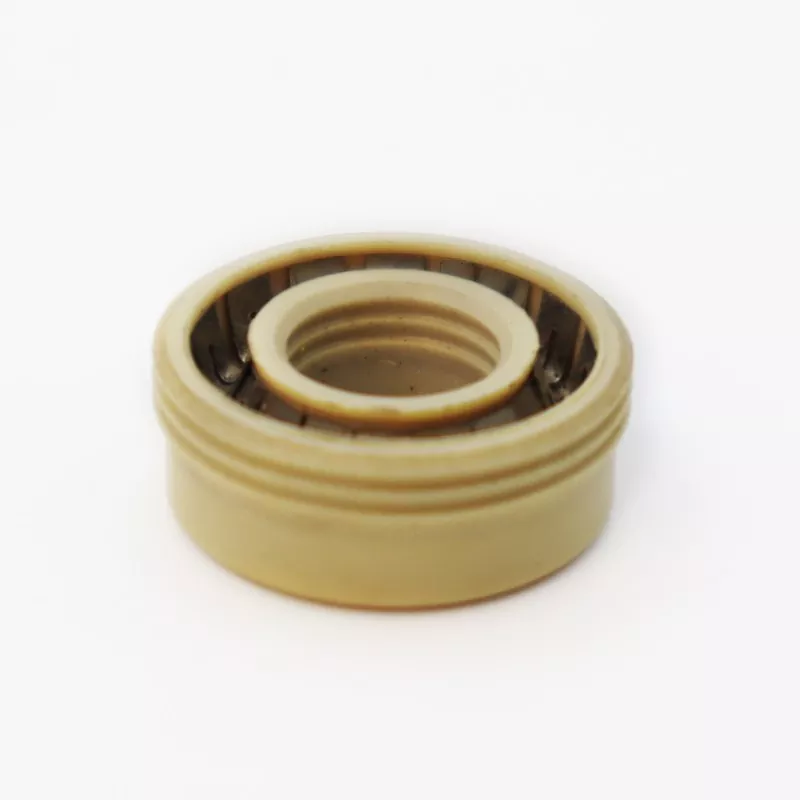

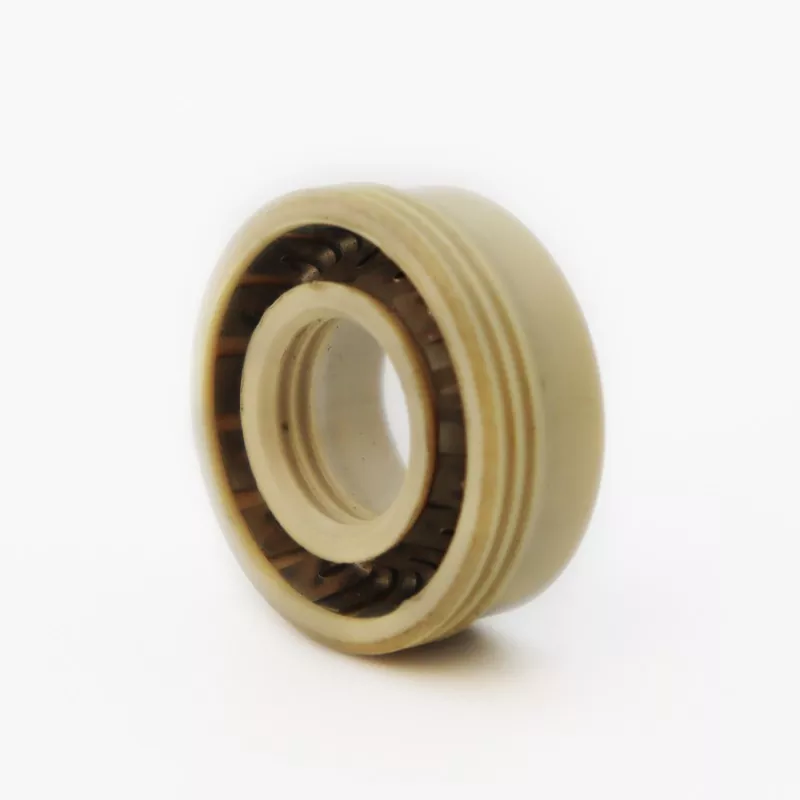

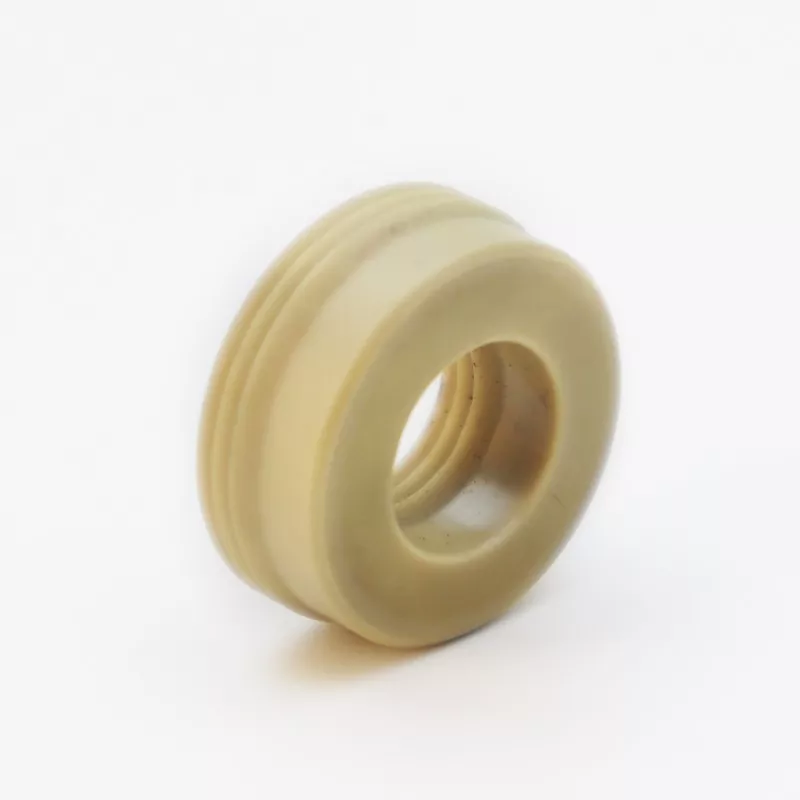

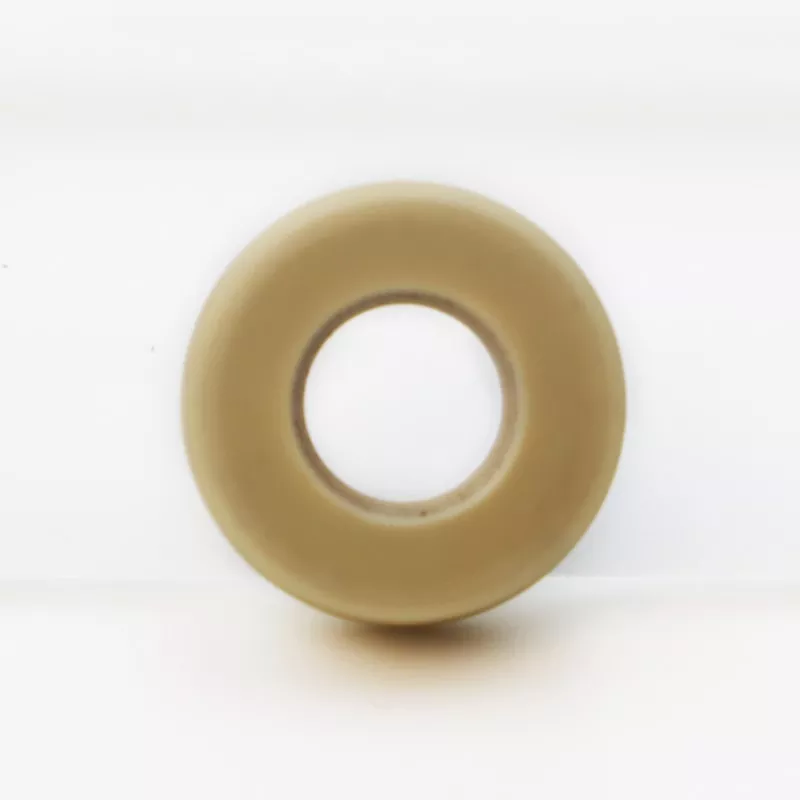

El sello con resorte de múltiples labios Ruichen FS-C presenta un diseño de labio dentado único que mejora significativamente el rendimiento del sellado. El modelo FS-C es una opción ideal para aplicaciones que requieren un control estricto de fugas.
Ofrece un sellado estable y confiable, equilibrando una baja fricción con una larga vida útil, a presiones de funcionamiento de hasta 40 MPa (las presiones que exceden este límite requieren una configuración de ranura ancha específica).
Los valores límite no deben aparecer simultáneamente.
|
Presión (MPa) |
Velocidad (m/s) |
Temperatura°C |
Medios de comunicación |
|
|
<40: Usar ancho de ranura L >40 MPa: Utilice el ancho de ranura L1 |
<10 |
BO/DO -35~+250 |
Otro -200~+250 |
Todos los líquidos, productos químicos y gases. |
La estructura de múltiples labios de este modelo crea múltiples barreras de sellado, lo que garantiza una excelente estanqueidad a gases y líquidos incluso a bajas presiones. Está diseñado específicamente para entornos de vacío o aplicaciones con diferenciales de presión extremadamente bajos, y al mismo tiempo admite presiones de funcionamiento de hasta 40 MPa (siempre que se utilice una ranura ensanchada).
Los sellos activados por resorte Ruichen FS-C ofrecen un rendimiento excepcional en equipos de vacío, instrumentos analíticos, dispositivos de medición de precisión y válvulas de alta especificación. Sus características de baja fricción y movimiento suave los hacen particularmente adecuados para aplicaciones de control de movimiento de precisión. Los sellos Ruichen FS-C diseñados a medida garantizan una confiabilidad de sellado a largo plazo para equipos de investigación científica, instrumentos médicos y sistemas de control industrial de alta precisión.
Todas las dimensiones dentro de los rangos especificados están disponibles.
Nota: Si las especificaciones requeridas no aparecen en esta tabla, contáctenos; Se pueden suministrar productos de hasta 1600 mm de tamaño.
|

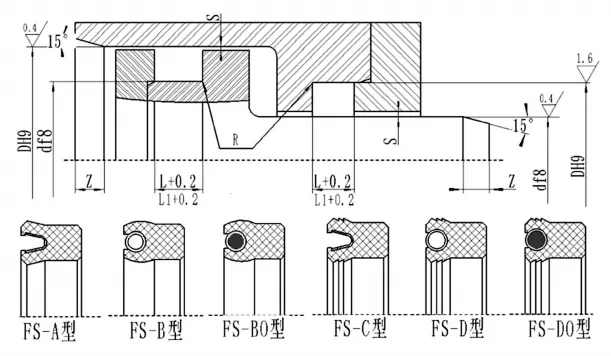

d |
D |
L+0.2 |
L1+0.2 (Aplicable para presiones >40 MPa) |
Juego radial Smáx |
Longitud del chaflán Zmín |
Rmáx |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Nota de instalación: Para aplicaciones de alta presión (>40 MPa), se debe utilizar una ranura del ancho especificado (L1) y se deben controlar estrictamente las tolerancias de instalación.
