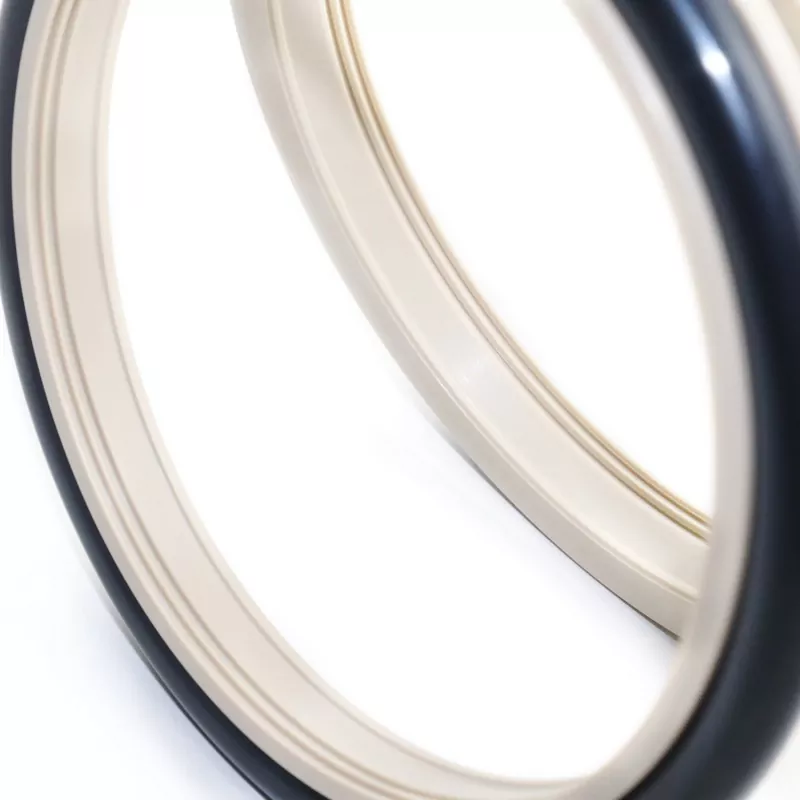

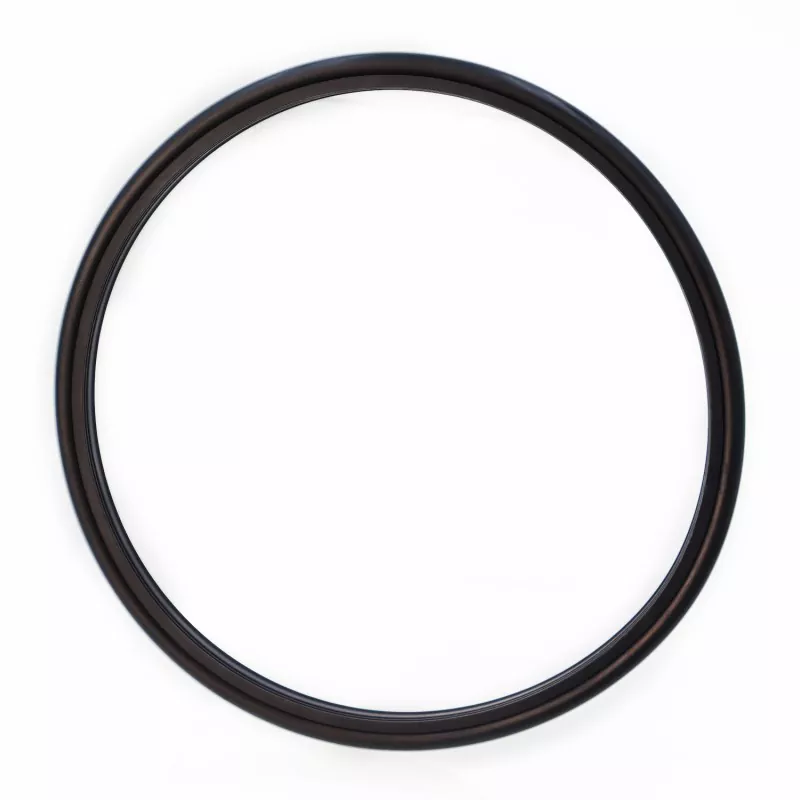

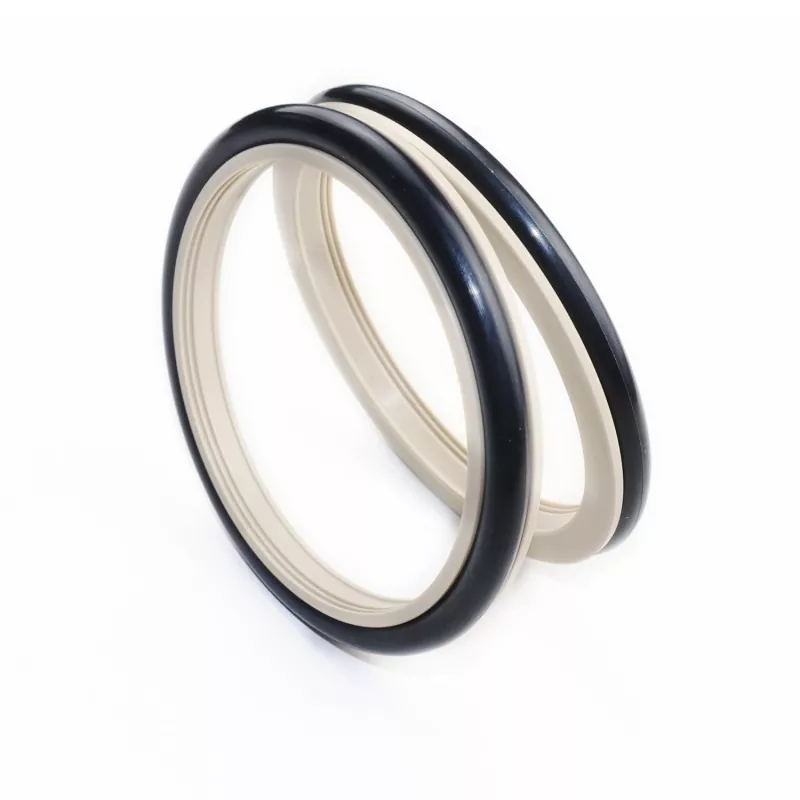

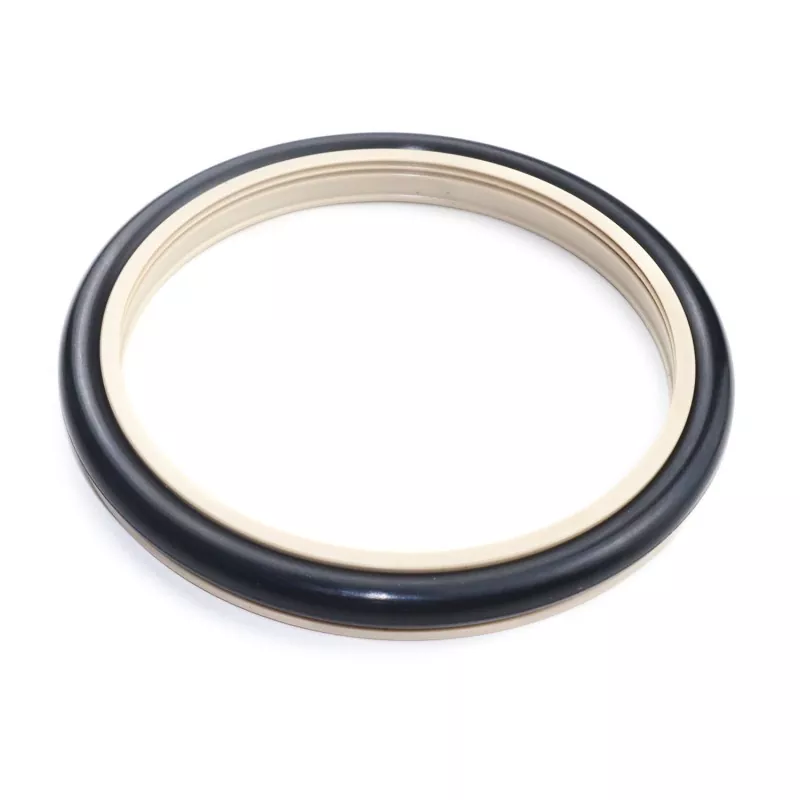

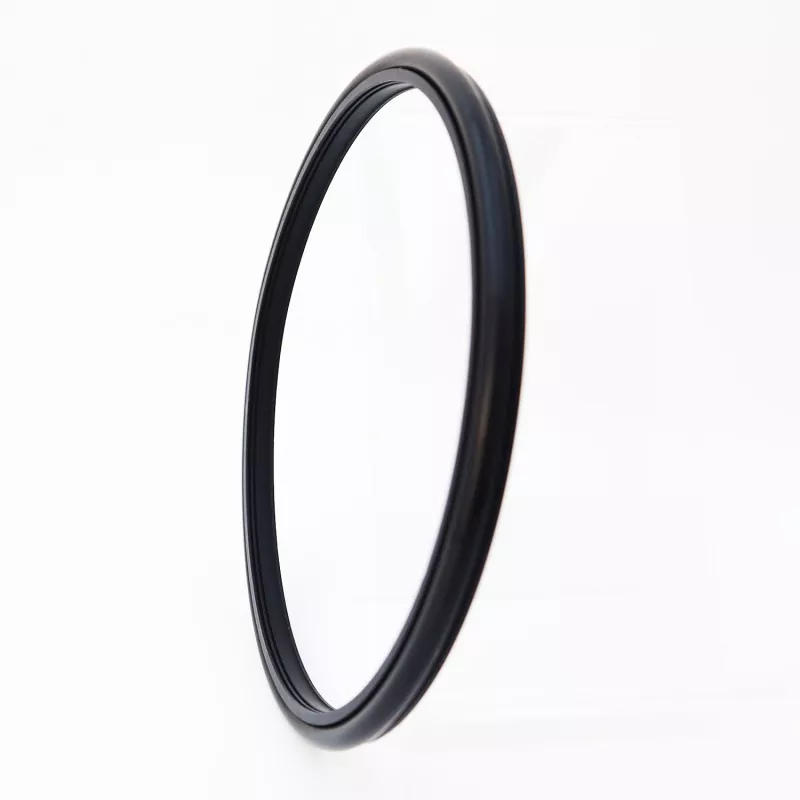

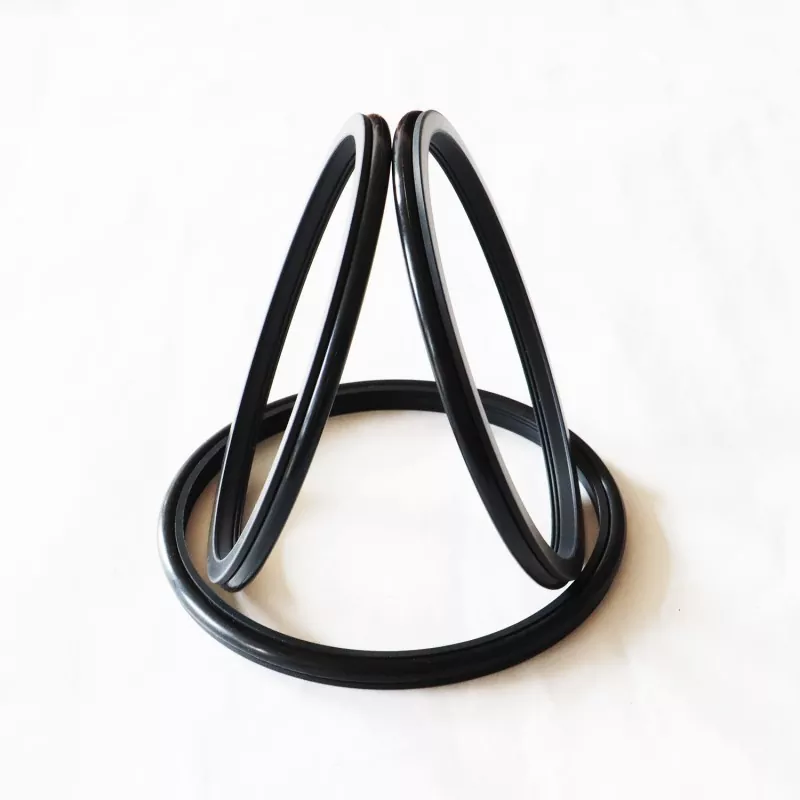

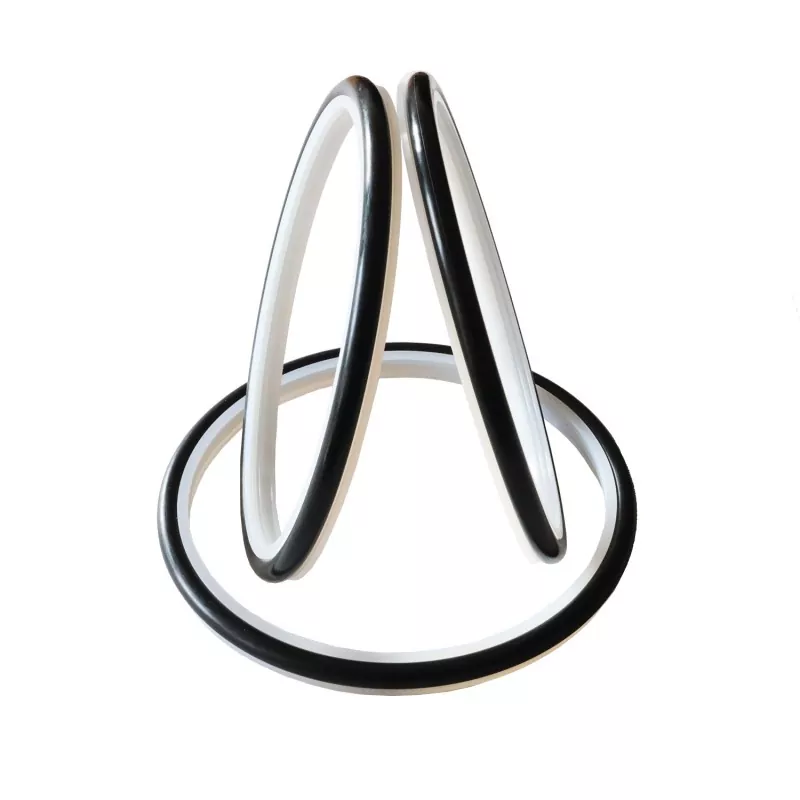

El sello compuesto dentado reforzado (sello de lechada de cemento) para vástagos de pistón (ejes) consta de un anillo de sellado dentado especialmente diseñado hecho de plástico de ingeniería de alto rendimiento y una junta tórica de caucho; Es adecuado para sellado unidireccional en aplicaciones hidráulicas alternativas y rotativas. Se utiliza principalmente en bombas de émbolo, bombas de lodo, herramientas de perforación de tornillo, plataformas de perforación, equipos de exploración petrolera, plantas mezcladoras de concreto y más.
Las características clave incluyen una larga vida útil, baja fricción, excelente rendimiento de sellado, diseño compacto y facilidad de instalación, uso y mantenimiento. El diseño optimizado del perfil y el espesor del labio de sellado garantiza un sellado eficaz incluso cuando se expone a medios agresivos como la lechada de cemento.
Cuando se utiliza con medios similares a lodo, se recomienda inyectar grasa lubricante entre las dos (o más) etapas de sellado.
Los valores límite no deben aparecer simultáneamente.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad (m/s) |
Medio |
|
|
movimiento alternativo |
movimiento rotacional |
|||
|
≤100 |
-35 a +100 (con junta tórica NBR) |
≤6 |
≤2 |
Agua, lodo, petróleo crudo, aceite hidráulico, emulsión. |
|
-20 a +200 (con junta tórica de FKM) |
||||
1. Los materiales de junta tórica compatibles incluyen: caucho de nitrilo R01 (NBR), caucho fluorado R02 (FKM), etc.
2. Material del anillo de sellado: material estándar PTFE4; otros materiales disponibles incluyen PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Modelo de pedido: RC2061-80*91.7*7.6-PTFE4-R01 (Modelo - Diámetro del eje * Diámetro de la ranura * Ancho de la ranura - Código de material)
Hay tamaños disponibles dentro del rango de parámetros especificado.
|

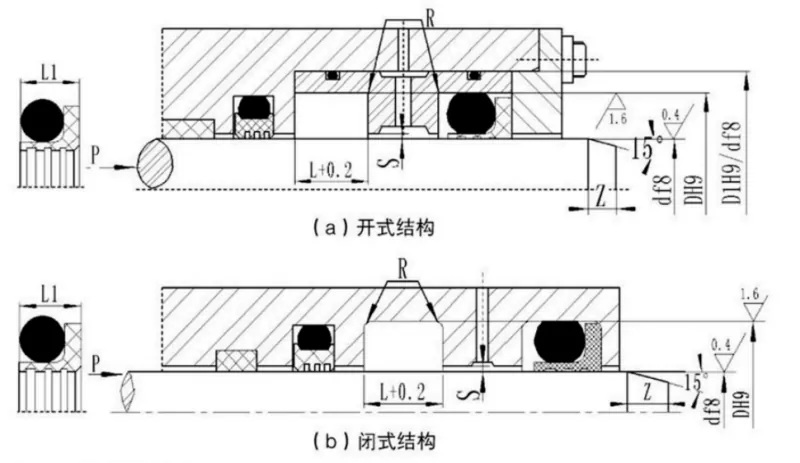

Rango de diámetro del eje Tipo estándar re f8 RC2061 |
Rango de diámetro del eje Trabajo pesado re f8 RC2061-Z |
Diámetro de ranura D H9 |
Ancho de ranura L+0.2 |
Ancho del sello L1 |
Radio de esquina Rmáx |
Juego radial Smáx |
Chaflán Zmín |
Diámetro de la sección transversal de la junta tórica |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Para diámetros de eje ≤30 mm, se recomienda un diseño de ranura abierta.
2. Para aplicaciones de sellado giratorio, la dureza de la superficie del eje giratorio debe ser HRC ≥58.
3. Para presiones superiores a 30 MPa, se recomienda un ajuste H8/f8 para la separación de extrusión.
