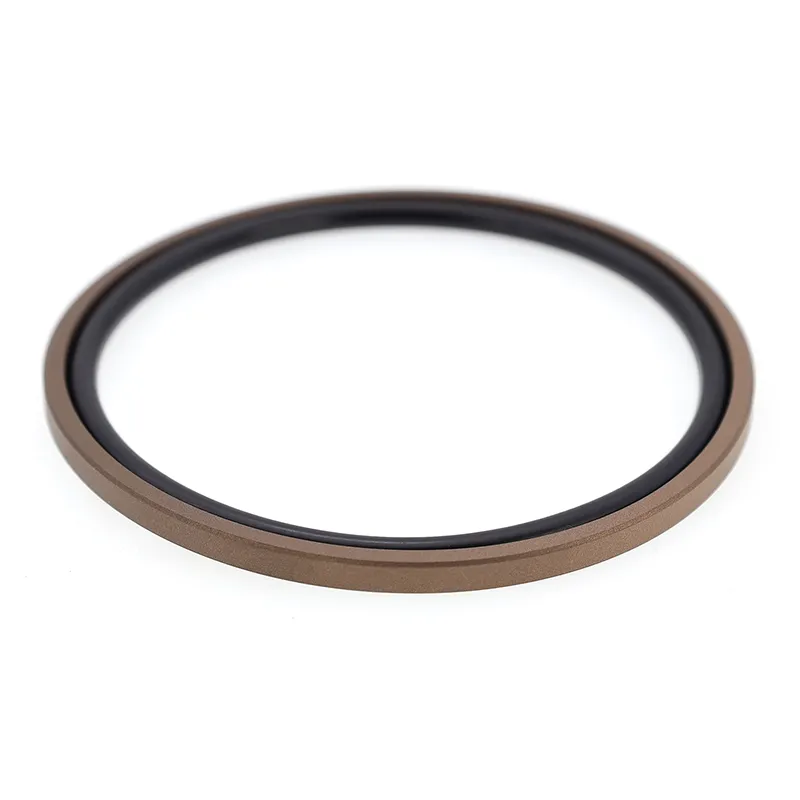

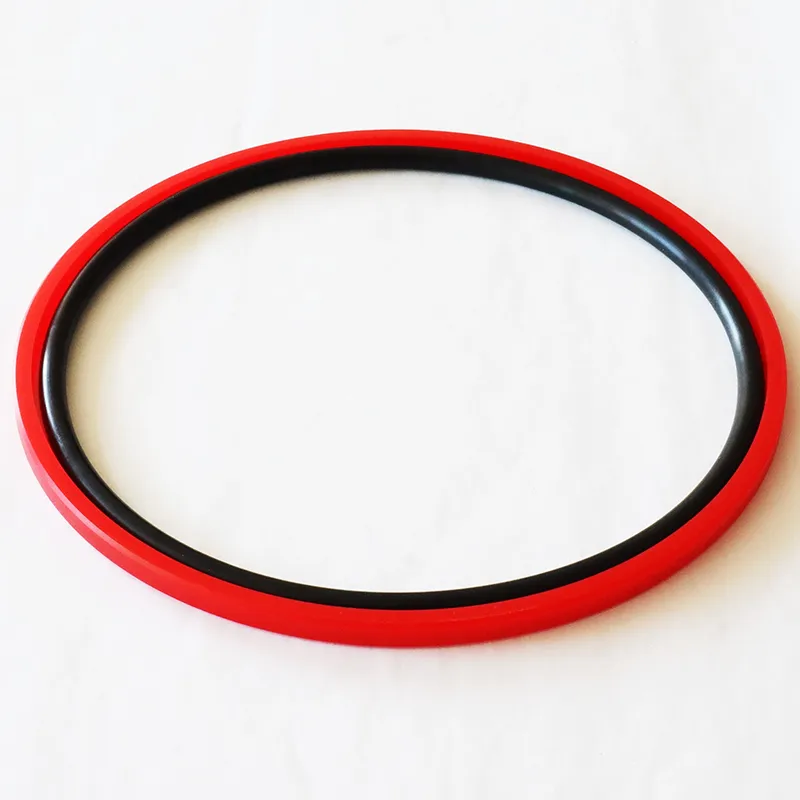

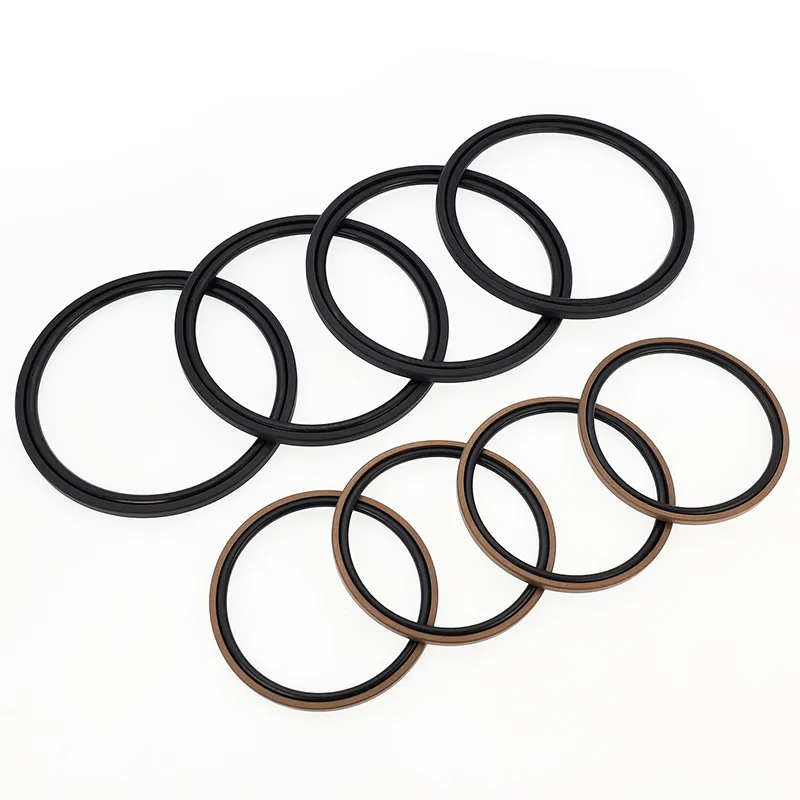

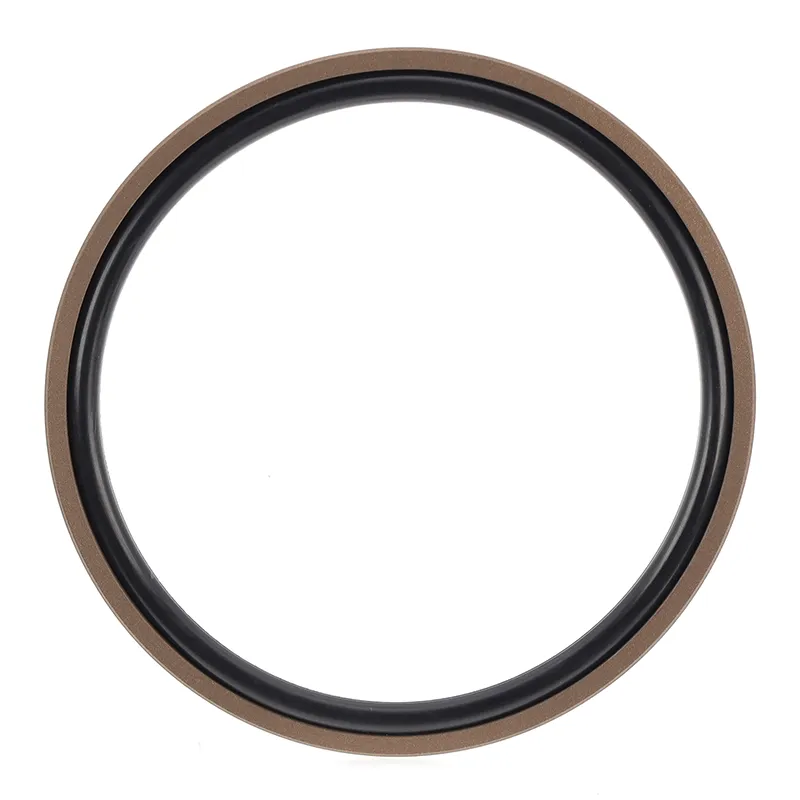

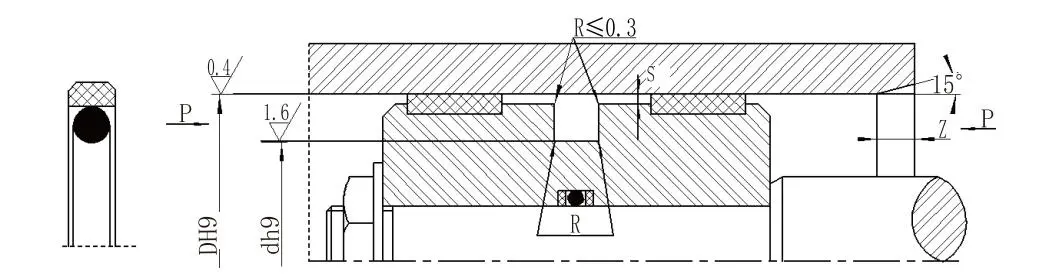

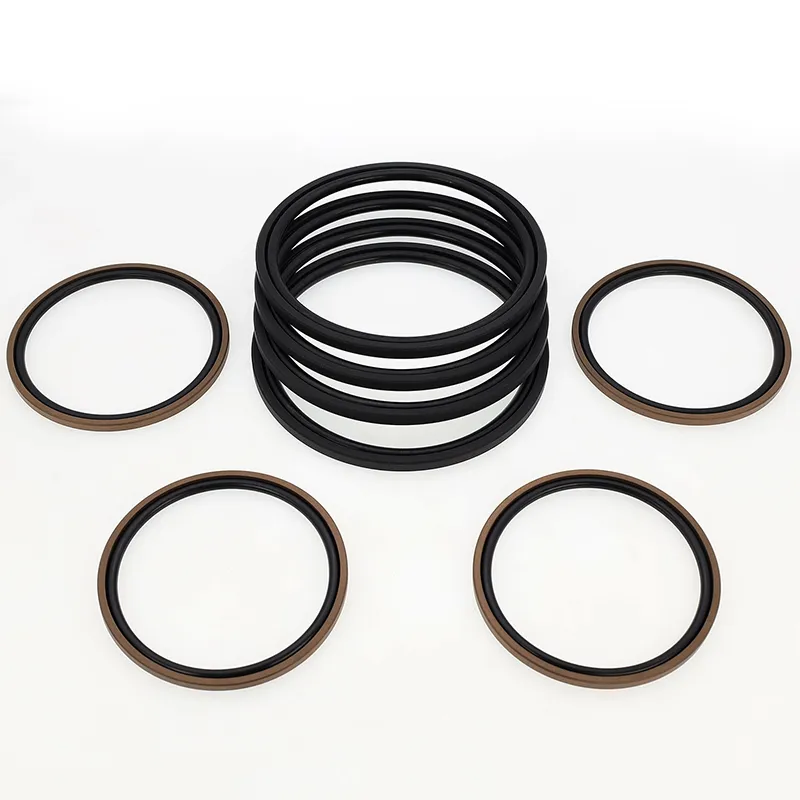

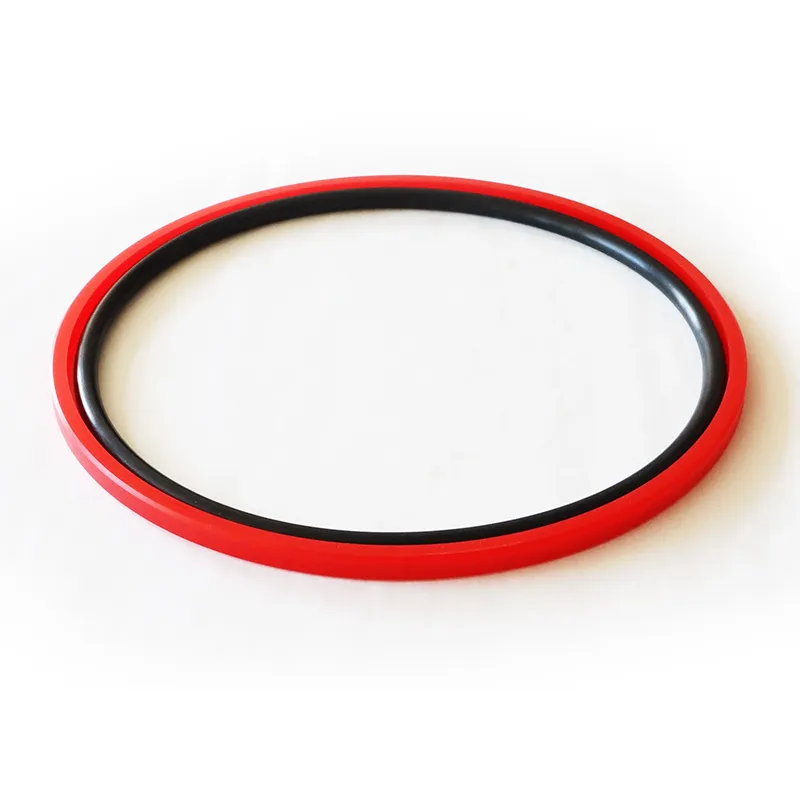

La junta combinada cuadrada (Glyd Ring Seal) para pistones (diámetro interior) consta de un anillo de sellado rectangular relleno de PTFE y una junta tórica. Es adecuado para el sellado de presión bidireccional en movimiento hidráulico alternativo. La junta tórica proporciona fuerza radial y compensa el desgaste del anillo de sello. Generalmente se utiliza junto con un anillo guía. Para diámetros de cilindro inferiores a 30 mm, se debe utilizar un diseño de ranura dividida (abierta).
1. Baja fricción, baja resistencia inicial, movimiento suave, igual fricción dinámica y estática y sin fluencia;
2. Estabilidad a alta presión bajo presión y condiciones duras;
3. Larga vida útil, adecuada para lubricación sin aceite;
4. Adecuado para sellar medios de baja viscosidad como el agua.
|
Presión MPa |
Temperatura ℃ |
Velocidad m/s |
Medio |
|
≤60 |
-35~+100 (junta tórica NBR) |
≤6 |
Aceite hidráulico de base mineral, fluido retardante de llama (HFA/HFB), agua, etc. |
|
-20~+200 (junta tórica FKM) |
1. Materiales de junta tórica disponibles: caucho de nitrilo-butadieno R01 (NBR), caucho fluorado R02 (FKM), etc.
2. Material del anillo de sellado: Material estándar: PTFE3; Otros materiales disponibles incluyen PTFE2, PTFE4 y PU.
Modelo de pedido: RC61-40x29x4.2-PTFE3-R01; Modelo de pedido: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Anillo Glyd; RC61-B - Sello de orificio; DxdxL - Código de material
